11.1 一般規定

　　11.1.1 本條規定了監測和控制的內容及確定方法。

　　(1)參數檢測：根據管理和控制的需要，測量相關參數的數值。

　　(2)參數和設備狀態顯示，在集中監控系統或本地控制系統的界面顯示或通過打印單元打印某一參數的數值或者某一設備的運行狀態。

　　(3)自動調節：使某些運行參數自動保持規定值或按預定的規律變動。

　　(4)自動控制：使系統中的設備及元件按規定的程序啟停。

　　(5)工況自動轉換：指在多工況運行的系統中，根據運行要求自動從某一運行工況轉到另一運行工況。

　　(6)設備連鎖：使相關設備按某一既定程序順序啟停或者動作互鎖。

　　(7)自動保護與報警：指設備運行狀況異?；蚰承﹨?shù)超過允許值時，發出報警信號或使系統中某些設備及元件自動停止工作。

　　(8)能量計量：計量系統的電力使用量、燃?xì)馐褂昧?、冷熱量、水流量及其累?jì)值等，它是實現系統節能，更好地進行能量管理的基礎。

　　(9)中央監控與管理：是對供暖、通風及空調系統的集中監控與管理，既考慮局部，又著重總體，實現各類設備的綜合高效運行。

　　設計時需要根據建筑物的功能和標準、系統的類型、運行時間和工業生產工藝的要求等因素，經技術經濟比較確定合理的監測與控制內容，實現只測不監、只監不控、遠動操作、安全保護、自動調節等不同層次的功能。

　　11.1.2 本條規定了供暖、通風和空調控制系統與生產工藝控制系統的層次關系。

　　當工業生產工藝需要對供暖、通風與空氣調節設備進行監測與控制時，應優先由工業生產工藝的控制系統對供暖、通風與空調設備進行控制，供暖、通風與空調設備的監控系統作為工藝控制的輔助，不能與工藝控制指令矛盾。

　　11.1.3 本條規定了采用集中監控系統的條件。

　　1 由于集中監控系統可以實現設備的遠程管理，因而采用集中監控對于規模大、每位運行管理人員管理的設備臺數較多時，能有效減少運行維護工作量，提高管理水平。

　　2 由于集中監控系統遠程管理能方便地改變設備工作狀態，因而與常規控制相比實現工況轉換和調節更容易。

　　3 由于集中監控系統容易監控系統的總體運行狀態，因而更有利于實現系統的整體優化節能運行。

　　4 由于工業生產過程中有些環境無法進行現場的設備操作，所以通過集中監控系統可實現系統的遠程監控與管理，保證設備的安全可靠運行。

　　11.1.4 本條規定了集中監控系統的功能要求，為新增條文。

　　指出了集中監控系統應具有的基本功能。包括監視功能、顯示功能、操作功能、控制功能、數據管理輔助功能、安全保護管理功能等。它是由監控系統的軟件包實現的，各廠家的軟件包雖然各有特點，但是軟件功能應滿足本規范的要求。實際工程中，由于沒有按照條文中的要求去做，致使所安裝的集中監控系統運行不良的例子屢見不鮮。例如，不設立安全機制，任何人都可進入修改程序的級別，就會造成系統運行故障;不定期統計系統的能量消耗并加以改進，就達不到節能的目標;不記錄系統運行參數并保存，就缺少改進系統運行性能的依據等。

　　隨著智能建筑技術的發展，主要以管理暖通空調系統為主的集中監控系統只是弱電子系統的一部分。為了實現各弱電子系統數據共享，就要求各子系統間(如消防子系統、安全防范子系統等)能夠相互通信、進行數據交互，因而要預留進行數據交互的接口。

　　11.1.5 本條規定了采用就地控制系統的條件。

　　(1)經技術經濟分析不適合設置集中監控的供暖、通風和空氣調節設備，宜采用就地控制系統。

　　(2)工業生產工藝有一定要求、不能采用集中監控的供暖、通風和空氣調節設備，宜采用就地控制。

　　11.1.6 本條規定了就地控制系統宜實現的功能，為新增條文。

　　指出了就地監控系統應具有的基本功能，包括檢測功能、顯示功能、操作功能、控制功能、運行調節、安全保護管理功能等。

　　11.1.7 本條是關于聯動、連鎖等保護措施的設置。

　　1 采用集中監控系統時，設備聯動、連鎖等安全保護措施在保證可靠性的前提下可以直接通過監控系統下位機的控制程序或點到點的連接實現，尤其聯動、連鎖分布在不同控制區域時優越性更大，也可以由本地的機械或電氣聯動、連鎖實現。聯動、連鎖等安全保護狀態應能在集中監控系統的人機界面上顯示，以方便管理與監視。

　　2 采用就地控制系統時，設備聯動、連鎖等保護措施可以為就地控制系統的一部分，也可以設置成本地的機械或電氣聯動、連鎖，聯動、連鎖等安全保護狀態應能在就地控制系統的人機界面上顯示。

　　3 對于不采用自動控制的系統，處于安全保護的目的，應設置本地的機械或電氣聯動、連鎖裝置。

　　11.1.8 本條是關于設置就地檢測儀表的規定。

　　設置就地檢測儀表的目的，是通過儀表隨時向操作人員提供各工況點和室內控制點的情況，以便進行必要的操作，因而應設在便于觀察的位置。另一方面，集中監控或就地控制系統基于實現監測與控制目的所設置的遠傳儀表當具有就地顯示環節時，則可不必再設就地顯示儀表。

　　11.1.9 本條是關于就地/遠程轉換開關及就地手動控制裝置的設置。

　　為使動力設備安全運行及便于維修，采用集中監控系統時，應在動力設備附近的動力柜上設置手動控制裝置及就地/遠程轉換開關，并要求能監視就地/遠程轉換開關狀態。

　　11.1.10 本條是關于控制室的設置。

　　為便于系統初調試及運行管理，通常做法是將控制器或集中監控系統的下位機放在被控設備或系統附近;當采用集中監控系統時，為便于管理及提高系統運行質量，應設專門控制室;當就地控制的環節或儀表較多時，為便于統一管理，宜設專門控制室。

　　11.1.11 本條是關于防凍控制的要求。

　　首先要做好防凍配置，其次才能做防凍保護控制。位于冬季有凍結可能地區的新風機組、空調機組，應防止因某種原因熱水盤管或其局部水流斷流而造成結冰脹裂盤管的事故發生。通常的做法是在機組盤管的背風側加設感溫測頭(通常為毛細管或其他類型測頭)，當其檢測到盤管的背風側溫度低于某一設定值時，與該測頭相連的防凍開關發出信號，機組即通過控制程序或電氣設備的聯動、連鎖等方式運行防凍保護程序，如關新風閥、停風機、開大熱水閥、啟動加熱裝置等，防止熱水盤管冰凍面積進一步擴大。

　　11.1.12 本條規定了供暖、通風和空調控制系統與消防控制系統的層次關系。

　　涉及防火與排煙系統的監測與控制應執行國家現行相關防火規范的規定;兼作防排煙用的通風空氣調節設備應能接受消防系統的控制，并在火災時能切換到消防控制狀態，由消防系統控制設備的運行;風道上的防火閥宜設置位置信息反饋，以方便管理與監視。

　　11.2 傳感器和執行器

　　11.2.1 本條規定了傳感器、執行器的選用及維護的規定，為新增條文。

　　工業建筑中傳感器、執行器的使用環境復雜多樣，傳感器、執行器的設計選型需要根據使用環境的情況選擇合適的型號，如防塵、防潮、耐腐蝕等。傳感器、執行器應進行定期的維護檢查與校正，否則無法保證控制效果，設計時需要根據使用環境的情況和所選產品的特性，規定維護點檢周期。

　　11.2.2 本條規定了傳感器精度及安裝位置的要求，為新增條文。

　　本條規定了傳感器選型設計及安裝位置設計時應注意的問題。所選擇的傳感器測量精度與范圍應為經過傳感、轉換和傳輸過程后的測量精度和測量范圍，測量精度應高于工藝要求的控制和測量精度。傳感器的安裝位置應能反映被測參數的整體情況，不能處于對其產生干擾的位置，如渦流區或者有局部熱源、濕源、熱橋的區域，在這些區域測得的參數值不能代表被測參數的整體情況。

　　11.2.3、11.2.4 這兩條規定了溫度、濕度、壓力(壓差)、流量傳感器的選型及安裝位置應滿足的條件。

　　實際工程中，由于忽視條文中指出的相關條款，致使以上所述參數測量不準確或根本測不出參數值的實例屢見不鮮。

　　11.2.5 本條規定了壓力(壓差)的選型及安裝位置應滿足的條件。

　　原條文第8.2.3條第2款，壓差傳感器的位置“應”安裝在同一標高，修改為“宜”。當壓差傳感器不在相同標高時，需考慮兩點之間的高度差。

　　11.2.6 本條規定了流量傳感器的選型及安裝位置應滿足的條件。

　　本條第2款，不包括選用彎管流量計的不同要求。第4款推薦選用低阻產品，有利于水系統輸送的節能。

　　11.2.7 本條規定了開關量傳感器使用的條件。

　　當設備狀態監視及安全保護，如溫度、壓力、風流、水流、壓差、水位等僅需要開關操作時，宜選擇以開關量形式輸出的傳感器。開關量輸出的傳感器比連續輸出的傳感器結構簡單、工作可靠、成本較低，所以當用于安全保護和設備狀態監視為目的僅需要開關操作時，應盡量選用開關型傳感器。

　　11.2.8 本條規定了自動調節閥的選擇。

　　為了調節系統正常工作，保證在負荷全部變化范圍內的調節質量和穩定性，提高設備的利用率和經濟性，正確選擇調節閥的特性十分重要。

　　調節閥的選擇原則應以調節閥的工作流量特性即調節閥的放大系數來補償對象放大系統的變化，以保證系統總開環放大系統不變，進而使系統達到較好的控制效果。但是實際上由于影響對象特性的因素很多，用分析法難以求解，多數是通過經驗法粗定，并以此來選用不同特性的調節閥。

　　此外，在系統中由于配管阻力的存在，壓力損失比S值的不同，調節閥的工作流量特性并不同于理想的流量特性。如理想線性流量特性，當S<0.3時，工作流量特性近似為快開特性，等百分比特性也畸變?yōu)榻咏€性特性，可調比顯著減小，因此通常是不希望S<0.3的。

　　關于水兩通閥流量特性的選擇，由試驗可知，空氣加熱器和空氣冷卻器的換熱量的增加是隨流量的增大而變小，而等百分比特性閥門的流量增加量是隨開度的加大而增大，同時由于水系統管道壓力損失往往較大，S<0.6的情況居多，因而選用等百分比特性閥門具有較好的適應性。

　　關于三通閥的選擇，總的原則是要求通過三通閥的總流量保持不變，拋物線特性的三通閥當S=0.3～0.5時，其總流量變化較小，在設計上一般常使三通閥的壓力損失與熱交換器和管道的總壓力損失相同，即S=0.5，此時無論從總流量變化角度，還是從三通閥的工作流量特性補償熱交換器的靜態特性考慮，均以拋物線特性的三通閥為宜，在系統壓力損失較小，通過三通閥的壓力損失較大時，亦可選用線性三通閥。

　　關于蒸汽兩通閥的選擇，如果蒸汽加熱中的蒸汽作自由冷凝，那么加熱器每小時所放出的熱量等于蒸汽冷凝器潛熱和進入加熱器蒸汽量的乘積。當通過加熱器的空氣量一定時，經推導可以證明，蒸汽加熱器的靜態特性是一條直線，但實際上蒸汽在加熱器中不能實現自由冷凝，有一部分蒸汽冷凝后再冷卻使加熱器的實際特性有微量的彎曲，但這種彎曲可以忽略不計。從對象特性考慮可以選用線性調節閥，但根據配管狀態當S<0.6時工作流量特性發生畸變，此時宜選用等百分比特性的閥。

　　調節閥的口徑應根據使用對象要求的流通能力來定?？趶竭x用過大或過小都滿足不了調節質量或不經濟。

　　11.2.9 本條規定了三通閥和兩通閥的應用。

　　受閥門結構的限制，三通混合閥和分流閥一般都要求流體單向流動，因此兩者不能互為代用。但是對于公稱直徑小于80mm的閥，由于不平衡力，混合閥亦可用作分流。

　　雙座閥不易保證上、下兩閥芯同時關閉，因而泄漏量大。尤其用在高溫場合，閥芯和閥座兩種材料的膨脹系數不同，泄漏會更大。因此規定蒸汽的流量控制用單座閥。

　　11.2.10 本條規定了通斷閥和調節閥的適用條件。

　　通斷閥一般具有較快的開關速度和較少的泄漏量，因此當僅需要開關形式進行設備或系統水路的切換時，應采用通斷閥。本次修訂補充后半句，當使用通斷閥達不到溫度或濕度調節要求時，應采用調節閥。

　　11.2.11 本條是關于易燃易爆環境中使用的傳感器、執行器的規定，為強制性條文。

　　本質安全型產品是按現行國家標準《爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”》GB 3836.4標準生產，專供易燃易爆場合使用的防爆電器設備。本質安全型電器設備的特征是其全部電路均為本質安全電路，即在正常工作或規定的故障狀態下產生的電火花和熱效應均不能點燃規定的爆炸性混合物的電路。也就是說該類電器不是靠外殼防爆和充填物防爆，而是其電路在正常使用或出現故障時產生的電火花或熱效應的能量小于0.28mJ，即瓦斯?jié)舛葹?.5%(最易爆炸的濃度)最小點燃能量。

　　11.3 供暖系統

　　11.3.1 本條規定了供暖系統的監測要求。

　　監測數據主要用于運行管理、運行調節。對于改善供暖質量、供暖系統節能運行、監視供暖系統運行狀態均有幫助，防止供暖場所過冷或過熱的情形出現。

　　11.4 通風系統

　　11.4.1 本條規定了通風系統需檢測與監視的參數。

　　11.4.2 本條規定了防毒通風及防爆通風系統風機控制及狀態顯示的要求。

　　由于該類排風系統的通風機通常設在遠離工作地點處，為了在工作地點處能監督通風機運行，防止由于停機導致工作地點產生有毒或爆炸危險性物質超過允許濃度，發生火災或爆炸及其他人身事故，應在工作地點設通風機運行狀態顯示信號，以確保工作現場及人身的安全。有條件時可以根據主要污染物濃度自動控制排風系統的運行，既滿足安全要求，又能節約風機能耗。

　　11.5 除塵與凈化系統

　　11.5.1 本條規定了除塵系統監測的要求。

　　1～5 監測及控制的目的是為了保障運行、方便運行管理。

　　6 項目實施之前，均會進行環境影響評價，重點污染源參數要求監測，并執行相關的國家標準。相關的政策及措施包括：《污染源自動監控管理辦法》、《固定污染源排氣中顆粒物測定與氣態污染物采樣方法》GB/T 16157、《污染源統一監測分析方法》(廢氣部分)等。

　　11.5.2 本條規定了有害氣體凈化系統監測的要求。

　　1～3 監測的目的是為了控制廢氣凈化工藝、保障運行、方便運行管理。

　　11.6 空氣調節系統

　　11.6.1 本條規定了空氣調節系統需要監測的參數。

　　本條給出了應設置的空氣調節系統監測點，設計時應根據系統所具有的設備配置具體確定。

　　11.6.2 本條是關于控制系統多工況控制的規定。

　　本條中“多工況”的含義是，在不同的工況時，其調節(調節對象和執行機構等)的組成是變化的，以適應室內、外熱濕條件變化大的特點，達到節能的目的。工況的劃分也要因系統的組成及處理方式的不同而改變，但總的原則是節能，盡量避免空氣處理過程中的冷熱抵消，充分利用新風和回風，縮短制冷機、加熱器和加濕器的運行時間等，并根據各工況在一年中運行的累計小時數簡化設計，以減少投資。多工況同常規系統運行的區別在于不僅要進行參數的控制，還要進行工況的轉換。多工況的控制、轉換可采用就地的邏輯控制系統或集中監控系統等方式實現，工況少時可采用手動轉換實現。

　　利用執行機構的極限位置，空氣參數的極限信號以及分程控制方式等自動轉換方式，在運行多工況控制及轉換程序時交替使用，可達到實時轉換的目的。

　　供冷和供熱模式的水閥開度、風量等隨偏差的調節方向不同，例如：在供冷工況下，當房間溫度降低時，變風量末端裝置的風閥應向關小的位置調節;當房間溫度升高時，再向開大的位置調節。在加熱工況下，風閥的調節過程則相反。因此控制系統應具有供冷/供熱模式切換功能，以保證末端裝置的動作方向正確。

　　11.6.3 本條給出了串級調節系統的應用范圍，說明如下：

　　串級調節系統采用兩個調節回路;一是由副調節器、調節機 構、對象2，變送器2等組成的副調節回路;二是由副調節回路以外的其余部分組成的主調節回路。主調節器為恒值調節，副調節器的給定值由主調節器輸入，并隨輸入而變化，為隨動調節。主副兩個調節器相串聯，組成串級調節系統。這一調節系統如圖6所示。

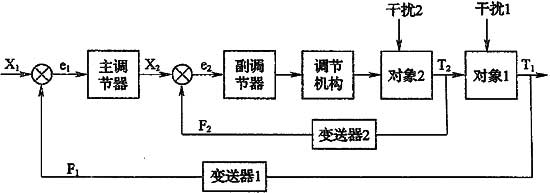

　　圖6 串級調節系統原理圖

　　11.6.4 本條規定了全空氣空調系統的控制。

　　1 空調房間室溫的控制應由送風溫度和送風量的控制和調節來實現。定風量系統通過控制送風溫度、變風量系統主要通過送風量的調節來保證。

　　2 送風溫度是空調系統中重要的設計參數，應采取必要措施保證其達到目標，有條件時進行優化調節。控制室溫是空調系統需要實現的目標，根據室溫實測值與目標值的偏差對送風溫度設定值不斷進行修正。房間溫度變化的時間常數大，而改變盤管水閥開度或電加熱器輸出后，送風溫度的時間常數小，這兩個時間常數不在一個數量級，是分鐘量級與秒量級的區別，如房間溫度降低1℃需要十幾分鐘，而送風溫度降低1℃僅需要幾秒鐘?？刂葡到y(tǒng)的控制參數要與被控對象的物理特性相匹配，才能實現穩定無振蕩的控制。因此對于變送風溫度調節時，應采取調節周期長短差別較大的兩個控制回路嵌套的串級調節方式。送風溫度設定值的修改周期應根據房間溫度的時間常數確定，如10min修改一次;用于改變送風溫度的盤管水閥開度等執行機構的狀態修改周期應根據送風溫度的時間常數確定，如10s修改一次。送風溫度調節的通常手段有空氣冷卻器/加熱器的水閥調節、電加熱器的加熱量調節、對于二次回風系統和一次回風系統也可通過調節新風和回風的比例來控制送風溫度。

　　3 變風量采用風機變速是最節能的方式。盡管風機變速的做法投資有一定增加，但對于采用變風量系統的工程而言，這點投資應該是有保證的，其節能所帶來的效益能夠較快地回收投資。

　　4 當空調系統需要控制室內濕度時，應進行加/除濕量控制?？照{(diào)房間濕負荷變化較小時，用恒定送風溫度的方法可以使室內相對濕度穩定在某一范圍內，如室內濕負荷穩定，可達到相當高的控制精度。但對于室內濕負荷或相對濕度變化大的場合，宜采用變送風溫度的方式，即用直接裝在室內工作區、回風口或總回風管中的濕度敏感元件來測量房間濕度并調節相應執行調節機構進行加濕或除濕，達到控制室內相對濕度的目的。對濕度控制和對溫度的控制是相互影響的，應采取適當措施，避免相互干擾引起被控參數達不到要求的控制精度。例如，通過根據室溫偏差變送風量控制室溫，根據室內濕度偏差變送風溫度或濕度控制室內濕度，并根據送風溫度修正送風量，根據送風量修正送風溫度或濕度。

　　5 在條件合適的時期應充分利用全空氣空調系統的優勢，盡可能利用室外自然冷源，最大限度地利用新風降溫，提高室內空氣品質和人員的舒適度，降低能耗。利用新風免費供冷(增大新風比)工況的判別方法可采用固定溫度法、溫差法、固定焓法、電子焓法、焓差法等，根據建筑的氣候分區進行選取，具體可參考ASHRAE標準《Energy standand for buildings except low-rise residential buildings》ASHRAE Standard 90.1-2013。從理論分析，采用焓差法的節能性最好，然而該方法需要同時檢測溫度和濕度，且濕度傳感器誤差大、故障率高，需要經常維護，數年來在國內外的實施效果不夠理想。而固定溫度和溫差法，在工程中實施最為簡單方便。因此對變新風比控制方法不作限定。

　　11.6.5 本條規定了新風機組的控制。

　　1 新風機組根據承擔室內熱濕負荷的多少確定控制調節方法：

　　(1)一般情況下，配合風機盤管等空調房間內末端設備使用的新風系統，新風不負擔室內主要冷熱負荷時，各房間的室溫控制主要由風機盤管滿足，新風機組控制送風溫度恒定即可。

　　(2)當新風負擔房間主要或全部冷負荷時，機組送風溫度設定值應根據室內溫度進行調節。

　　2 當新風負責控制室內濕度時，送風溫度應根據室內濕度設計值進行確定。

　　3 對于濕熱地區的全新風系統，水路閥宜采用模擬量調節閥，水路閥不應全關，防止未經除濕的新風直接送入室內。

　　11.6.6 本條規定了風機盤管的控制。

　　風機盤管的自動控制方式主要有兩種：帶風機三速選擇開關、可冬夏轉換的室溫控制器控制水路兩通控制閥的開關，帶風機三速選擇開關、可冬夏轉換的室溫控制器控制風機開停。第一種方式，能夠?qū)崿F(xiàn)整個水系統的變水量調節;第二種方式，采用風機開停對室內溫度進行控制，但不利于房間的濕度控制和實現變水量節能，所以本條規定水路控制閥的開關應與風機的啟停連鎖。

　　11.6.7 本條規定了電加熱器的連鎖與保護，為強制性條文。

　　要求電加熱器與送風機連鎖，是一種保護控制，可避免系統中因無風電加熱器單獨工作導致的火災。為了進一步提高安全可靠性，還要求設無風斷電、超溫?cái)嚯姳Ｗo(hù)措施，如用監視風機運行的風壓差開關信號及在電加熱器后面設超溫?cái)嚯娦盘柵c風機啟停連鎖等方式，來保證電加熱器的安全運行。

　　電加熱器采取接地及剩余電流保護，可避免因漏電造成觸電類的事故。

　　11.7 冷熱源及其水系統

　　11.7.1 本條規定了空氣調節冷、熱源及其水系統的監測參數。

　　冷、熱源及其水系統應設置的監測參數，在設計時應根據系統設置加以確定。

　　11.7.2 本條規定了蓄冷、蓄熱系統的監測參數。

　　蓄冷(熱)系統宜設置的監測點，設計時應根據系統設置加以確定。

　　11.7.3 本條規定了冷水機組水系統的連鎖。

　　規定本條的目的是為了保護制冷機安全運行。由于制冷機運行時，一定要保證它的蒸發器和冷凝器有足夠的水量流過，為達到這一目的，制冷機水系統中其他設備，包括電動水閥，冷水泵、冷卻水泵、冷卻塔風機等應先于制冷機開機運行，停機則應按相反順序進行。通常通過水流開關檢測與制冷機相連鎖的水泵狀態，即確認水流開關接通后才允許制冷機啟動。

　　11.7.4 本條規定了冷水機組群控的要求。

　　根據冷負荷的大小及冷水機組在不同負荷率下的不同能耗，確定能耗最小的運行組合，實現冷水機組節能。冷水機組運行組合的變化不能太頻繁，冷水機組的啟停頻率需要滿足冷水機組安全運行的要求，如啟停間隔不能小于30min。

　　11.7.5 本條規定了冰蓄冷系統二次冷媒側換熱器的防凍保護。

　　一般空氣調節系統夜間負荷往往很小，甚至處在停運狀態，而冰蓄冷系統主要在夜間電網低谷期進行蓄冰。因此在兩者進行換熱的板式熱交換器處，由于空氣調節系統的水側冷水基本不流動，如果乙二醇側的制冰低溫傳遞過來，必然引起另一側水的凍結，造成板式熱交換器的凍裂破壞。因此確實需要隨時觀察板式熱交換器處的乙二醇側的溶液溫度，調節好相關電動調節閥的開度，防止事故發生。

　　11.7.7 本條規定了水泵的控制要求。

　　冷源側定流量、負荷側變流量是常見的空調水系統，這時的一般做法是冷水泵、冷卻水泵運行臺數宜與冷水機組相對應。

　　變流量運行的水系統，既指冷源側變流量的水系統，也指負荷側變流量的水系統，水泵運行臺數宜用流量控制，水泵變速宜用壓差控制。

　　11.7.8 本條規定了冷卻水旁通調節閥的設置要求。

　　設置旁通調節閥的目的是為了防止進入冷水機組冷卻水溫度低于機組安全運行所要求的溫度下限。通常在實施冷卻水旁通前，會減少風機風量或停止風機運行。冷水機組冷卻水溫度下限要求見本規范第9.10.2條。

　　11.7.9 本條規定了集中監控系統對冷水機組的運行狀態監測與控制的要求。

　　冷水機組自帶控制器，設立控制器通訊接口并接入集中監控系統，可使集中監控系統的中央主機系統能夠監控冷水機組的運行參數，并使冷水系統能量管理更加合理。
